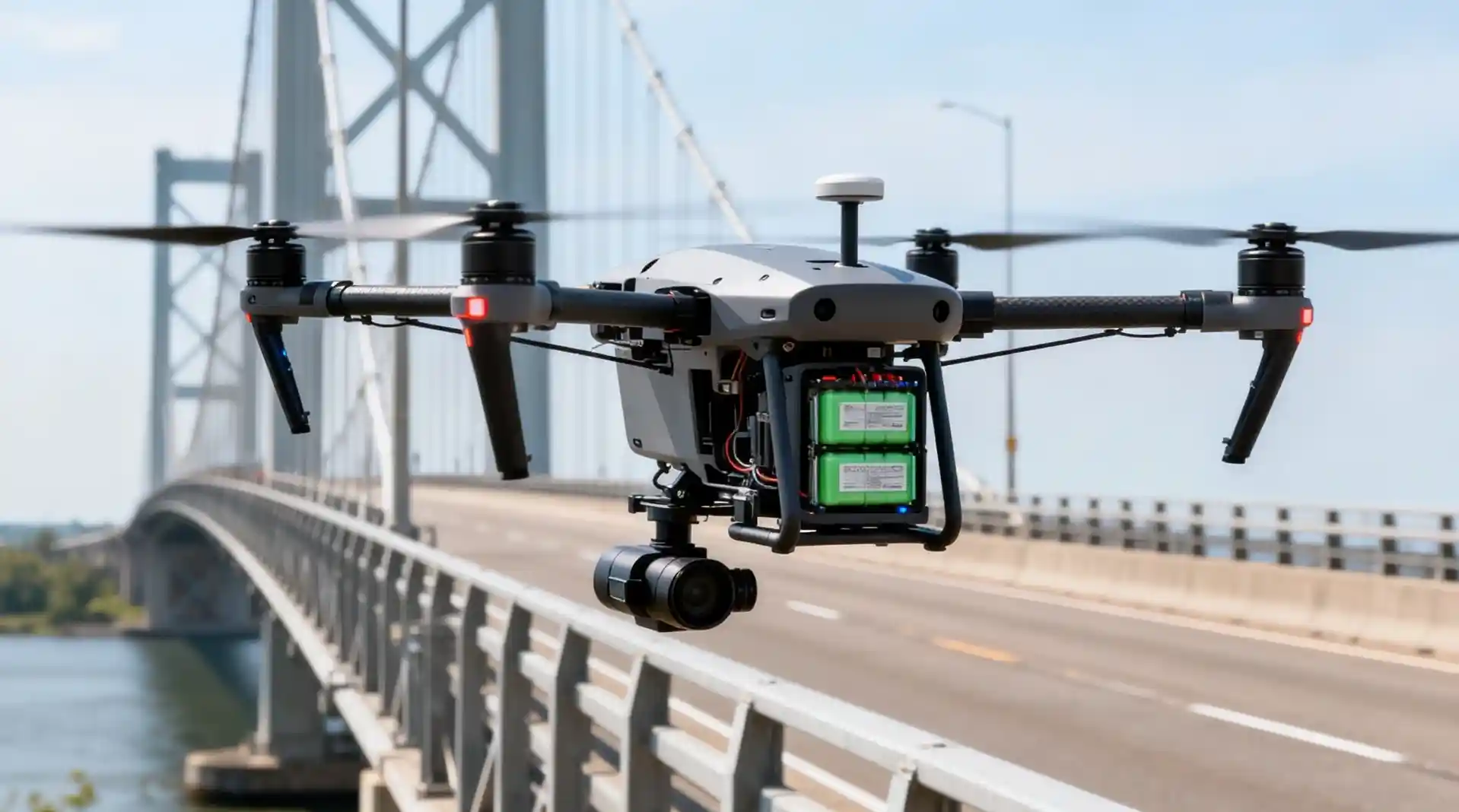

Système de gestion de batterie intelligent pour la cartographie des batteries de drones : guide complet, défis et solutions

Les drones de cartographie ne servent plus seulement à la prise de simples photos aériennes. Aujourd'hui, ils embarquent des LiDAR, des caméras multispectrales, des modules RTK et d'autres équipements précieux. Ils sont utilisés dans les domaines de la topographie, de l'inspection, des mines, de l'agriculture et des SIG.

Pour ces missions, la batterie du drone de cartographie n'est pas qu'une simple source d'énergie. Elle influe directement sur l'autonomie de vol, la qualité des données, la sécurité et les coûts d'exploitation quotidiens. Un système de gestion de batterie intelligent (BMS) offre aux ingénieurs et aux opérateurs de flotte un meilleur contrôle de l'état de la batterie. Il facilite également la gestion de la charge, de la protection et des données relatives au cycle de vie de la batterie.

Qu'est-ce qu'un drone de cartographie, et de quel type de batterie et de BMS a-t-il besoin ?

Un drone de cartographie est un drone conçu pour collecter des données géospatiales depuis les airs. Il peut utiliser des caméras RVB, un LiDAR, des capteurs multispectraux, des caméras thermiques ou d'autres charges utiles pour créer des cartes, des modèles 3D, des nuages ​​de points et des rapports d'inspection.

La batterie d'un drone de cartographie doit fournir une alimentation stable au décollage, en croisière, en vol stationnaire, pendant le déploiement de la charge utile et lors du retour en toute sécurité. Comparées aux batteries de drones grand public, les batteries pour drones industriels nécessitent généralement une capacité de décharge plus élevée, une meilleure gestion thermique, une estimation plus précise de l'autonomie restante et une communication renforcée avec le contrôleur de vol.

Un système de gestion de batterie intelligent surveille la tension, le courant, la température, l'état de charge (SOC), l'état de santé (SOH) et les défauts. Dans une batterie de drone, il prend également en charge la logique de protection, l'équilibrage des cellules, le contrôle de la charge, le contrôle thermique, la communication CAN et l'enregistrement des données.

Les drones de cartographie nécessitent un système de gestion de batterie (BMS) intelligent, car leurs missions sont urgentes et coûteuses. Une lecture erronée de l'état de charge (SOC), une chute de tension soudaine ou une élévation de température non maîtrisée peuvent entraîner un retour prématuré, l'échec de la mission ou l'endommagement de la batterie.

Cartographie de l'état et des tendances de l'industrie des batteries pour drones

Le marché des drones de cartographie évolue, passant de l'imagerie aérienne de base à la collecte de données industrielles à plus forte valeur ajoutée. Les drones SIG, les plateformes de cartographie aérienne par drone et les systèmes de cartographie 3D par drone sont désormais utilisés dans la construction, l'énergie, les mines, la planification routière, la topographie et l'agriculture de précision.

Ce changement modifie les exigences en matière de batteries. Un drone équipé d'une simple caméra peut privilégier le poids et la compacité. Un drone de cartographie UAV, doté de capteurs LiDAR ou multispectraux, nécessite une alimentation continue plus puissante, une meilleure stabilité de tension et une estimation de l'autonomie de vol plus fiable.

La principale tendance en matière de conception de batteries pour drones ne se limite pas à l'augmentation de la capacité. Les acheteurs recherchent également une recharge plus rapide, un transport plus sûr, un meilleur suivi du cycle de vie et un coût total d'exploitation réduit. Pour les flottes d'entreprise, les données relatives aux batteries deviennent partie intégrante du système d'exploitation.

C’est pourquoi le système intelligent de gestion des batteries prend une importance croissante. Il relie la batterie au drone, au chargeur, à la station au sol et au processus de maintenance. Pour les entreprises, cela se traduit par une réduction des incertitudes et des performances sur le terrain plus prévisibles.

Points faibles courants des batteries de drones de cartographie et comment un système de gestion de batterie intelligent les résout

Avant de choisir un système de gestion de batterie pour drone, il est utile de faire le lien entre les difficultés rencontrées par les utilisateurs et le rôle réel de ce système.

Ces problèmes sont fréquents dans les projets de cartographie réels. Un système de gestion de batterie intelligent adapté ne peut pas éliminer toutes les limitations, mais il peut rendre le pack de batteries plus sûr, plus prévisible et plus facile à gérer.

3.1 Faible autonomie des batteries des drones de cartographie

L'autonomie de vol est l'une des premières préoccupations des acheteurs de drones de cartographie. De nombreux opérateurs souhaitent une autonomie de 60 à 90 minutes, voire plus, notamment pour les levés topographiques de grandes surfaces et la cartographie SIG.

Un système de gestion de batterie intelligent ne peut pas créer d'énergie que les cellules ne possèdent pas. En revanche, il permet d'estimer plus précisément l'état de charge (SOC) et l'état de l'énergie (SOE), de contrôler le comportement de décharge et de fournir une prédiction dynamique de l'autonomie restante. Ceci réduit les retours prématurés inutiles dus à des mesures de batterie trop prudentes.

Pour les utilisateurs, l'avantage est immédiat. Une meilleure estimation de l'énergie disponible se traduit par une autonomie de vol accrue, une couverture plus étendue par vol et une réduction du nombre de changements de batterie au cours d'une journée de travail.

3.2 Charge lente des batteries de drones industriels

Les opérateurs de drones industriels ont souvent besoin d'une recharge rapide des batteries. Un temps de charge de 20 à 30 minutes est un atout précieux lorsque les équipes travaillent sur le terrain avec des batteries limitées.

Un système de gestion de batterie intelligent assure une charge rapide et plus sûre en surveillant la tension, le courant et la température des cellules. Il peut également coordonner l'équilibrage de la charge afin que les cellules conservent un état similaire au fil des cycles de charge.

La recharge rapide doit respecter la chimie des cellules et leurs limites thermiques. Bien conçue, la recharge intelligente réduit le temps d'attente sans considérer la batterie comme un composant jetable.

3.3 Décharge rapide des batteries des drones

Les systèmes LiDAR, les caméras multispectrales, les ordinateurs de bord et les modules de communication augmentent tous la consommation d'énergie. C'est pourquoi une batterie de drone performante avec une caméra légère peut présenter une autonomie réduite avec des charges utiles de cartographie plus lourdes.

Il est essentiel de bien définir les limites du système de gestion de batterie (BMS). Un BMS ne peut pas augmenter directement la densité énergétique des cellules au lithium. Celle-ci dépend principalement de la chimie de la cellule, de la conception des électrodes, du format de la cellule et de la structure du pack.

Cependant, un système de gestion de batterie intelligent pour drones peut améliorer l'énergie utilisable grâce à une stratégie de décharge optimisée, une gestion thermique améliorée, une logique de limitation du courant et un meilleur suivi de la consommation énergétique. Pour les missions de cartographie par drone à forte puissance, cela se traduit par une réduction des chutes de tension et une autonomie accrue.

3.4 Lectures de batterie erronées et précision du BMS intelligent

La précision du niveau de charge de la batterie est essentielle pour la cartographie par drones.

Si le niveau de charge (SOC) est sous-estimé, le drone rentre trop tôt et son efficacité diminue. S'il est surestimé, cela peut entraîner des risques de baisse de tension soudaine en vol.

La plupart des fabricants de batteries ne peuvent atteindre qu'une erreur SOC de ≤5%, alors que AYAA peut atteindre ≤3%En combinant le comptage de Coulomb, la modélisation de la tension, la compensation de température et les algorithmes de vieillissement, AYAA fournit une estimation de puissance plus précise et plus fiable.

Ceci est particulièrement précieux pour les batteries plus anciennes. À mesure que la capacité diminue et que la résistance interne augmente, QUI EST BMS ? Elle s'adapte à l'état réel de la batterie au lieu de traiter les anciennes batteries comme des neuves, ce qui permet aux drones de voler plus longtemps et en toute sécurité.

3.5 Défis liés aux températures élevées et basses pour les systèmes de gestion de bâtiments intelligents par drones

Les drones de cartographie opèrent souvent en extérieur, dans les montagnes, les mines, les exploitations agricoles, les déserts et sur les chantiers de construction par temps froid. Les performances de leurs batteries varient en fonction de la température, et les conditions extrêmes peuvent réduire leur capacité de décharge ou accroître les risques pour la sécurité.

Un système de gestion de batterie intelligent embarqué sur un drone peut surveiller la température des batteries et des cellules, contrôler le chauffage lorsque la batterie le supporte et limiter la puissance de manière dynamique en cas de conditions dangereuses. La protection thermique ne se limite pas à l'arrêt complet ; elle assure également un fonctionnement contrôlé avant que le risque ne devienne critique.

Pour les entreprises, cela améliore la stabilité des missions. Une batterie qui indique clairement sa température et réagit intelligemment est plus fiable face aux variations des conditions sur le terrain.

3.6 Optimisation de la durée de vie de la batterie et du système de gestion de la batterie

Le coût du remplacement des batteries devient considérable pour une entreprise exploitant de nombreux drones de cartographie. De mauvaises habitudes de charge, des décharges profondes, un déséquilibre des cellules, la chaleur et la surcharge réduisent tous la durée de vie des batteries.

Un système de gestion de batterie contribue à cette tâche en surveillant l'état de santé (SOH), en équilibrant les cellules, en enregistrant les cycles et en alertant les utilisateurs en cas de comportement anormal. Au fil du temps, ces données permettent aux équipes de maintenance d'identifier les batteries défaillantes avant qu'elles ne causent des problèmes sur le terrain.

Il en résulte un coût total de possession réduit. Les utilisateurs tirent davantage profit de chaque pack et peuvent planifier le remplacement en se basant sur des données plutôt que sur des suppositions.

4. Types courants de drones de cartographie et paramètres des batteries

Les drones de cartographie utilisent des batteries de conception très différente. Le tableau ci-dessous donne des indications sur les capacités typiques, et non des règles fixes pour chaque modèle.

Ce tableau montre également pourquoi un seul système de gestion de batterie (BMS) ne peut convenir à tous les drones de cartographie. Une petite batterie 4S pour drone de cartographie, une batterie industrielle 6S-8S et une batterie 12S pour drone LiDAR de grande capacité ont des besoins différents en termes de courant, de tension, de dissipation thermique, de communication et de protection.

5. Système de gestion de batterie intelligent AYAA EF-008 pour batteries de drones de cartographie industrielle de taille moyenne

Dans la section 4, les drones de cartographie industrielle de taille moyenne ont été présentés comme une catégorie courante pour la cartographie d'ingénierie, la collecte de données SIG, les levés topographiques agricoles, l'inspection et la surveillance des itinéraires. Nombre de ces plateformes utilisent des batteries 6S lorsque la conception exige un compromis entre le poids du système, la puissance de sortie, le coût et la facilité de maintenance sur le terrain.

C'est là que le BMS AYAA EF-008 se révèle plus adapté qu'un BMS compact à faible courant. L'EF-008 est un BMS intelligent 6S, 22,2 V, 150 A pour drones agricoles, idéal pour les drones de cartographie transportant des charges utiles plus importantes ou nécessitant une capacité de courant plus élevée lors du décollage, de la montée, du vol stationnaire et des missions répétées sur le terrain. D'après la matrice produits d'AYAA, l'EF-008 est compatible avec les protocoles DroneCAN, PX4, jiyiuav, VKCAN, SKYRCCAN et BOYINGCAN, et intègre également une fonction de chauffage.

Pour une batterie de drone de cartographie, cette spécification est utile lorsque le drone n'est ni une petite plateforme grand public, ni un système de levage lourd à très haute tension. On peut citer comme exemples typiques les drones de cartographie agricole 6S, les drones SIG de taille moyenne, les drones d'inspection et de détection, les drones de cartographie d'itinéraires et les drones de cartographie équipés d'une charge utile, utilisés dans les exploitations agricoles, sur les chantiers de construction, le long des lignes électriques et pour les projets de levés topographiques.

Données produit AYAA EF-008

Pour les fabricants de drones de cartographie, le principal atout de l'EF-008 réside dans sa compatibilité avec les batteries haute intensité 6S pour drones. Un système de gestion de batterie (BMS) intelligent de 150 A offre une plus grande marge de conception pour les drones confrontés à de brèves pointes de courant élevées au décollage ou transportant des caméras, des modules RTK, des pulvérisateurs, des capteurs multispectraux ou d'autres charges utiles liées à la cartographie.

La fonction de chauffage est également importante pour la cartographie aérienne par drone en extérieur. Par temps froid, la température de la batterie peut affecter les performances de décharge et la stabilité de la tension. Un système de gestion de batterie (BMS) intelligent avec prise en charge du chauffage peut interagir avec le système de chauffage de la batterie pour améliorer le démarrage à froid et réduire les contraintes sur la batterie avant le vol.

L'EF-008 ne doit pas être considéré comme une solution universelle pour toutes les batteries de drones de cartographie. Il est particulièrement adapté aux batteries 6S de drones de cartographie, pour lesquelles la capacité de courant, la communication intelligente, la gestion du chauffage et la compatibilité avec les drones industriels sont plus importantes qu'une taille ultra-compacte. Pour les plateformes LiDAR 12S à 14S, les drones de cartographie à décollage et atterrissage verticaux (VTOL) à voilure fixe ou les drones de transport lourd haute tension, une architecture de gestion de batterie (BMS) différente peut s'avérer nécessaire.

6. Conclusion

Une batterie pour drone de cartographie doit offrir bien plus que la simple alimentation d'un drone. Elle doit garantir un vol stable, des relevés de batterie précis, une charge sécurisée, la capacité de répondre aux besoins énergétiques de la charge utile, résister aux variations de température extérieure et assurer le fonctionnement à long terme d'une flotte.

Un système de gestion de batterie (BMS) intelligent offre aux fabricants de drones de cartographie et aux opérateurs professionnels un meilleur contrôle de ces problématiques. Il optimise l'estimation de l'état de charge (SOC/SOH), la réponse thermique, le comportement de charge, l'équilibrage, la communication et l'historique du cycle de vie. Il est important de comprendre qu'un BMS améliore la gestion de la batterie, mais ne modifie pas directement la densité énergétique des cellules.

Pour les batteries 6S destinées aux drones de cartographie agricole, à la collecte de données SIG, à l'inspection, à la détection et à la cartographie d'itinéraires, le système de gestion de batterie (BMS) intelligent AYAA EF-008 offre une solution pratique avec une tension nominale de 22,2 V, une capacité de courant de 150 A, une communication compatible DroneCAN/PX4 et une prise en charge du chauffage. Pour les plateformes de drones présentant différentes plages de tension, charges de courant, types de charges utiles ou configurations mécaniques, le service BMS personnalisé d'AYAA permet d'adapter le système de gestion de batterie à l'architecture d'alimentation réelle du drone.

Obtenez un complet Intelligent Solution BMS pour la batterie de votre drone de cartographie dès aujourd'hui.

FAQ

1. Les drones peuvent-ils être utilisés pour la cartographie ?

Oui. Les drones sont largement utilisés pour la cartographie, les levés topographiques, la collecte de données SIG, la modélisation 3D, l'inspection, l'agriculture, l'exploitation minière et le suivi de chantiers. Un drone de cartographie peut embarquer des caméras, un LiDAR, des capteurs multispectraux ou des capteurs thermiques, selon la mission.

2. Quelle est la règle du 1:1 pour les drones ?

Les conférences sur la sécurité des drones utilisent souvent la règle du 1:1.

Il fournit un guide de distance simple.

Maintenez le drone à une distance au moins égale à la hauteur à laquelle il se trouve au-dessus des personnes ou des objets. La réglementation variant selon les pays et le type d'opération, les opérateurs doivent toujours se conformer à la réglementation locale relative aux drones.

3. Quel est le type de batterie le plus courant pour les drones de cartographie ?

La plupart des batteries de drones de cartographie utilisent des cellules au lithium, notamment Li-ion et LiPo. Les batteries Li-ion sont couramment utilisées lorsque la densité énergétique et l'autonomie sont des critères importants. Les batteries LiPo sont souvent privilégiées lorsqu'une puissance de décharge élevée est requise.
